[Jenkins] Jenkins, Docker, Kubernetes를 활용한 자동화 빌드 및 배포 프로세스



Jenkins, Docker, Kubernetes를 활용한
자동화 빌드 및 배포 프로세스





Jenkins, Docker, Kubernetes 빌드 및 배포 순서

1. 로컬 컴퓨터에서 Git Push
   • 변경 사항 푸시: 로컬 컴퓨터에서 소스 코드의 변경 사항을 원격 Git 저장소에 푸시합니다.
   • Trigger: Jenkins가 이 Git 저장소의 변경 사항을 감지하고 자동으로 빌드 프로세스를 시작합니다.
2. Jenkins 빌드
   • Jenkins 작업: Jenkins가 자동으로 빌드를 트리거합니다.
   • Docker 이미지 빌드: Jenkins에서 Dockerfile을 사용하여 Docker 이미지를 빌드합니다.
   • 테스트 및 기타 작업: Jenkins에서 필요한 테스트를 실행하고, Docker 이미지를 빌드 후 필요한 작업을 수행합니다.
3. Jenkins 컴퓨터에 YML 파일 이동
   • 배포 파일 이동: Jenkins 서버에서 Kubernetes 배포를 위한 YAML 파일을 준비하고, 이를 Kubernetes 클러스터가 위치한 서버로 이동시킵니다.
   • Jenkins 작업: 이 단계에서 Jenkins가 YAML 파일을 Kubernetes 서버로 복사하는 작업을 포함할 수 있습니다.
4. Kubernetes 컴퓨터에 YML 파일 이동
   • 파일 전송: Jenkins에서 이동한 YAML 파일이 Kubernetes 클러스터가 위치한 서버에 도착합니다.
   • 파일 배치: YAML 파일이 올바른 위치에 배치되어야 하며, Kubernetes 명령어를 통해 배포할 준비가 되어야 합니다.
5. Kubernetes 명령어 실행
   • 명령어 실행: kubectl 명령어를 사용하여 Kubernetes 클러스터에 대한 배포 작업을 수행합니다.
   • 권한 설정: test 사용자가 Kubernetes 클러스터에 대해 필요한 명령어를 실행할 수 있는 권한이 있어야 합니다. 이 사용자가 kubectl 명령어를 실행할 수 있는지 확인해야 합니다.



---



사전 설치 및 준비







https://joygotohome.tistory.com/101

[Kubernetes] Ubuntu 쿠버네티스 설치 방법

Ubuntu에 쿠버네티스를 설치해 줍니다.

ip 161 : Master

ip 162 : worker01

ip 163 : worker02





https://joygotohome.tistory.com/108

[Jenkins] 젠킨스 Git 연동 방법

Jenkins와 Git을 먼저 연동해 줍니다.

ip 164 : Jenkins 설치 및 연동



---





SSH를 이용하여 배포하기





SSH를 이용하여 배포하기 : ubuntu



1. 젠킨스에 플러그인 설치

대시보드 -> Jenkins 관리 -> Plugins



설치 가능 -> Publish Over SSH 검색 후 체크 -> install

설치가 끝나고 실행중인 작업이 없으면 Jenkins 재시작 체크



2. 젠킨스 서버에서 SSH Key 설정

A가상머신(Jenkins설치)에서 B가상머신(쿠버네티스 설치)으로 비밀번호 없이 로그인하도록 설정

ssh-keygen

엔터 3번



ssh-copy-id test@테스트머신IP

패스워드 입력



ssh test@테스트머신IP 했을 때 패스워드 없이 접속 확인

exit







3. 젠킨스 설정 수정

cat ~/.ssh/id_rsa

키파일 내용 확인



젠킨스 대시보드 -> Jenkins 관리 -> 시스템 설정 -> Publish over SSH -> Key: 키파일 내용 붙여넣기,



SSH Servers에서 추가버튼 클릭

Name: 아무거나

Hostname: 테스트머신IP주소

Username: test

remote directory : /



파이프라인 선택 -> 구성



파이프라인 선택 -> 구성 -> 빌드 후 조치 에서 Send build artifacts over SSH



Name: 아무거나

Source files: *

Remote directory: /home/test (test계정으로 접속하기 때문에 directory권한을 들고있는 곳으로 줘야함)

Exec command: echo test





4. 빌드 확인

개발도구에서 개발자가 소스 수정 후 github에 push

성공되는지 확인





Jenkins 동작 과정

github에서 코드를 다운(/var/lib/jenkins/workspace/jenkins01)

 -> 빌드 유발에 의해 빌드가 실행

 -> Build Steps에 작성한 내용이 젠킨스 서버에서 실행

 -> 빌드 후 조치에 내용이 실행











*** EC2에서 할때 진행과정 ***

2. 젠킨스 서버에서 SSH Key 설정
	EC2를 생성할 때 사용한 키 파일을 pem 형식으로 변환
	puttygen.exe 프로그램 사용
		puttygen에서 load 로 키 파일 불러오기
		Conversions에서 Export OpenSSH Key로 저장
	저장한 키 파일을 젠킨스 서버로 옮겨두기

	chmod 400 키파일
	ssh ubuntu@ec2의ip주소 -i 키파일
	접속이 되면 성공


3. 젠킨스 설정 수정
	젠킨스 대시보드 -> Jenkins 관리 -> 시스템 설정 -> Publish over SSH -> Key: 키파일 내용 붙여넣기, SSH Servers에서 추가
	-> Name: 아무거나, Hostname: ec2의ip주소, Username: ubuntu -> 저장

	파이프라인 선택 -> 구성 -> 빌드 후 조치 에서 Send build artifacts over SSH
	 -> Name: 아무거나, Source files: *, Remote directory: /, Exec command: sudo bash -c "cp /home/ubuntu/* /var/www/html/" -> 저장

4. 확인
	개발도구에서 개발자가 소스 수정 후 github에 push









---





Jenkins 컨테이너 도커 이미지 만들기





Jenkins 컨테이너 도커 이미지 만들기

1. Jenkins 서버(ip 164)에 도커 설치

sudo apt update

패키지 목록 업데이트



sudo apt install -y apt-transport-https ca-certificates curl software-properties-common

Docker 설치에 필요한 패키지들을 설치



curl -fsSL https://download.docker.com/linux/ubuntu/gpg | sudo apt-key add -

Docker의 공식 GPG 키 추가



sudo add-apt-repository "deb [arch=amd64] https://download.docker.com/linux/ubuntu $(lsb_release -cs) stable"

Docker 저장소 추가



sudo apt update

새로운 Docker 저장소를 추가한 후 패키지 목록을 업데이트



sudo apt install -y docker-ce docker-ce-cli containerd.io

Docker 및 필수 패키지 설치



sudo systemctl enable docker

Docker 서비스 자동 시작 설정



sudo systemctl start docker

Docker 서비스 시작



sudo chmod 666 /var/run/docker.sock

/var/run/docker.sock 파일의 권한 변경



sudo usermod -aG docker $USER
sudo usermod -aG docker test
sudo usermod -aG docker jenkins

사용자를 docker 그룹에 추가 ($USER는 현재사용자)



exit
로그인
sudo systemctl restart jenkins

변경 사항을 적용하기 위해 로그아웃 후 다시 로그인

jenkins 재시작



2. Spring Boot에 Dockerfile 제작

# 베이스 이미지
FROM openjdk:17-alpine

# JAR 파일을 컨테이너의 /app 디렉토리에 복사
COPY ./build/libs/jenkins-0.0.1-SNAPSHOT.jar /app.jar

# 애플리케이션 실행
CMD ["java", "-jar", "/app.jar"]

# 포트 노출
EXPOSE 8080

이미지 생성을 위한 Dockerfile생성





3. Jenkins - Build Seps - Execute shell 추가

echo "Add Permission"
chmod +x /var/lib/jenkins/workspace/jenkins01/gradlew

echo "Gradle Build"
/var/lib/jenkins/workspace/jenkins01/gradlew bootJar

echo "Docker Build"
docker build --tag cloudmist/sample:1.$BUILD_ID .

echo "Docker Login"
docker login -u cloudmist -p 12341234

echo "Docker Push"
docker push cloudmist/sample:1.$BUILD_ID

$BUILD_ID 는 Jenkins에 build되는 번호를 따와서 변수로 사용하려고 하는 것입니다.







도커허브에 image가 잘 올라간것을 확인할 수 있습니다.





---





Jenkins Docker image Kubernetes 배포



Jenkins Docker image Kubernetes 배포

1. Spring boot - deployment.yml 파일 추가

Spring Boot 프로젝트에 쿠버네티스에서 실행될 deployment.yml 파일을 제작해 줍니다.



apiVersion: apps/v1
kind: Deployment
metadata:
  name: backend-jenkins-deployment  # Deployment의 이름을 정의합니다.
spec:
  replicas: 2
  strategy:
    type: RollingUpdate
  minReadySeconds: 10
  selector:
    matchLabels:
      app: backend-jenkins  # Pod와 연결되는 레이블을 정의합니다. Service에서 이 레이블을 사용하여 Pod를 선택합니다.
  template:
    metadata:
      labels:
        app: backend-jenkins  # Pod의 레이블을 정의합니다. 이 레이블은 Service의 selector와 일치해야 합니다.
    spec:
      terminationGracePeriodSeconds: 3 # 컨테이너가 종료 요청을 받았을 때 3초의 유예 기간을 제공
      containers:
        - name: backend-jenkins-app
          image: cloudmist/sample:latest
          env:
            - name: DB_URL
              valueFrom:
                configMapKeyRef:
                  name: backend-cm  # ConfigMap의 이름을 참조합니다.
                  key: DB_URL       # ConfigMap에서 DB_URL 키의 값을 가져옵니다.
            - name: DB_USERNAME
              valueFrom:
                configMapKeyRef:
                  name: backend-cm
                  key: DB_USERNAME
            - name: DB_PASSWORD
              valueFrom:
                configMapKeyRef:
                  name: backend-cm
                  key: DB_PASSWORD
            - name: SPRING_PROFILES_ACTIVE
              valueFrom:
                configMapKeyRef:
                  name: backend-cm
                  key: SPRING_PROFILES_ACTIVE

쿠버네티스에 배포하기 위한 backend_deployment.yml







2. Jenkins 빌드 후 조치 추가

Source files : backend_jenkins_deployment.yml (Spring Boot에서 설정한 yml 파일)
Remote directory: /home/test/

Exec command:

sed -i "s/latest/1.$BUILD_ID/g" backend_jenkins_deployment.yml
kubectl apply -f /home/test/backend_jenkins_deployment.yml

sed 명령어를 사용하여 backend-deployment.yml 파일의 latest 문자열을 1.$BUILD_ID로 교체

수정된 파일을 kubectl apply 명령어를 사용하여 Kubernetes 클러스터에 적용







3. Master 서버(ip 161)에 쿠버네티스 명령어 실행 권한 주기

sudo groupadd kubeusers

새 그룹 생성 (예: kubeusers)



sudo usermod -aG kubeusers root
sudo usermod -aG kubeusers test

root, test 사용자 그룹에 추가



sudo chown :kubeusers /etc
sudo chown :kubeusers /etc/kubernetes
sudo chown :kubeusers /etc/kubernetes/admin.conf
sudo chmod 640 /etc/kubernetes/admin.conf

파일 접근을 위해 폴더 들의 그룹 소유권 변경

admin.conf 뿐만 아니라 상위 폴더 권한도 모두 확인하여야 한다.

admin.conf 파일이 root 소유자만 읽고 쓸수있어 권한을 수정해 준다.



exit

test계정으로 login 후 진행



mkdir -p $HOME/.kube
cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
chown $(id -u):$(id -g) $HOME/.kube/config

root에 가지고 있는 admin.config를 HOME 디렉토리에도 넣어줍니다.



kubectl get pods

쿠버네티스 명령어가 잘 실행되는지 확인해 봅니다.





4. Spring Boot 코드 수정 후 커밋

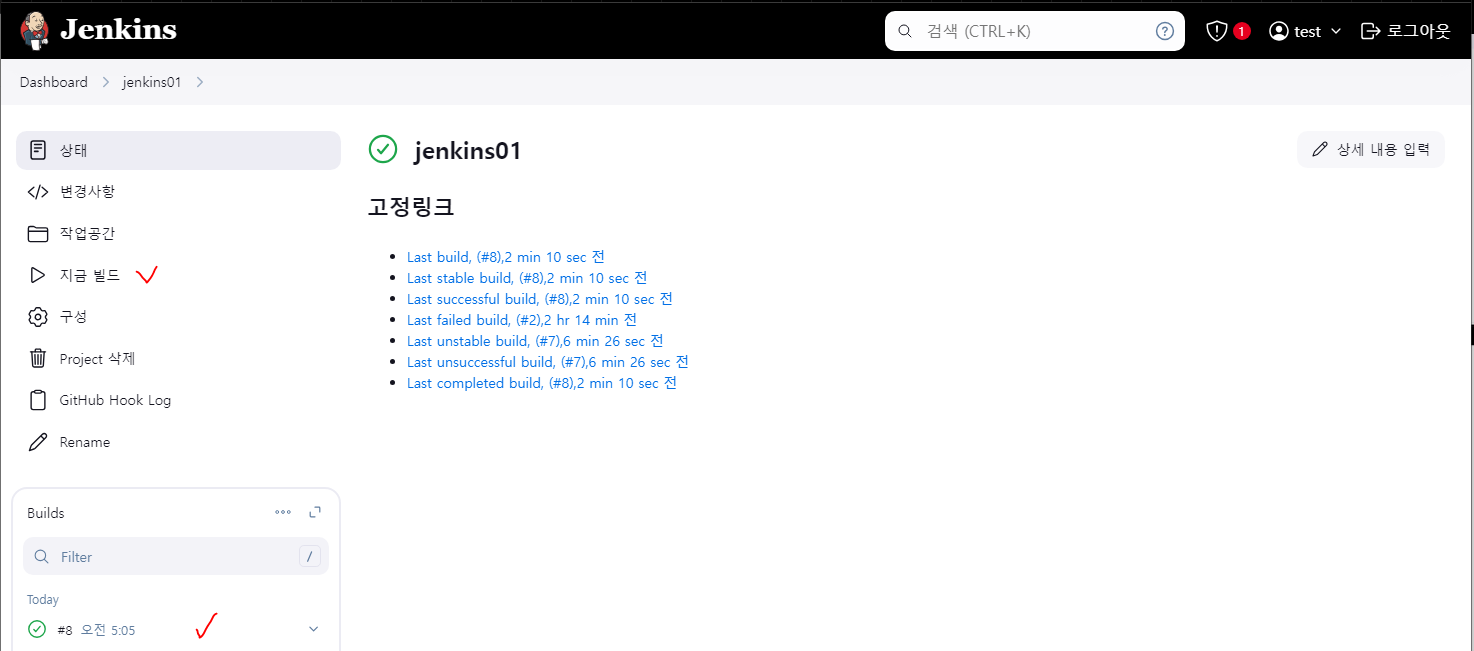

commit한 코드가 자동으로 build되어 Jenkins에서 작업이 돌아가고 있는것을 확인할 수 있습니다.





성공적으로 완료된 것을 확인할 수 있습니다.







빌드기록 - Console Output에 가면 실행 기록을 확인할 수 있습니다.





쿠버네티스에서도 yml파일이 실행되어 디폴로이먼트가 만들어진것을 확인할 수 있습니다.
